電動工具の修理実演
今回B社振動ドリルを題材に実演したいと思います。

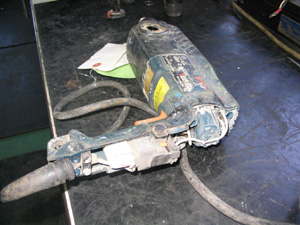

症状は、回ったり回らなかったり また力も弱いということでした。 この時点での予想、スイッチとアマチュアの劣化 振動ドリルの場合グリスを多量に使ってますのでその劣化
|
|

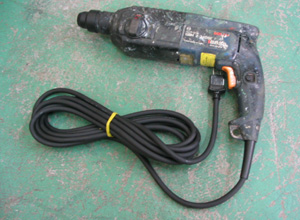

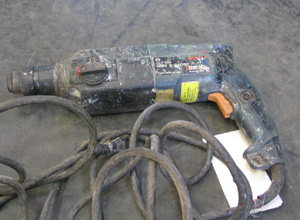

かなり使い込まれてますが
変な感じ(落としたりつぶしたり)はしません。 外見からは、使い込んだ為のオーバーホールというとこでしょうか 「よく仕事した〜〜〜」って感じです。 |
|
まずスイッチのチェック

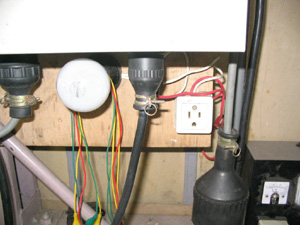

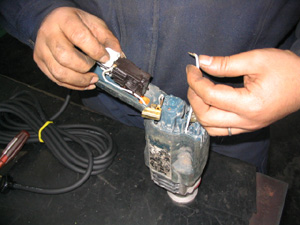

普通はテスターでやりますがこの機械はできません。 そこでこの装置 白いソケットにコンセント差し込んで スイッチのON OFFで電球ついたり消えたりすれば スイッチOKなのですが、だめでした。ちなみにコードはOK |
|

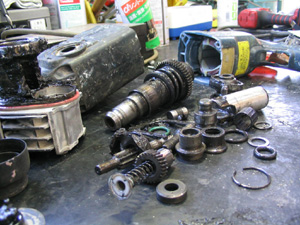

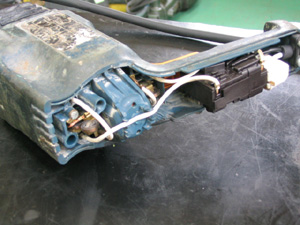

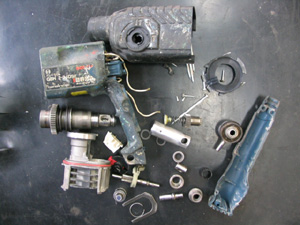

機械をばらします。 | |

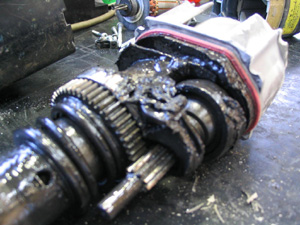

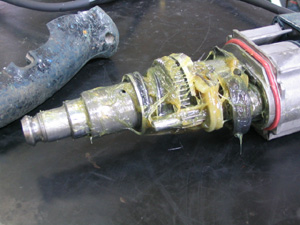

グリスもかなり劣化してました。 | |
洗浄前
古いグリスを取り除く為洗浄します。 |
|
洗浄後

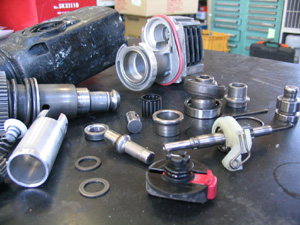

こんなにきれいになりました。 |
|
もうひとつの力不足の原因と思われる

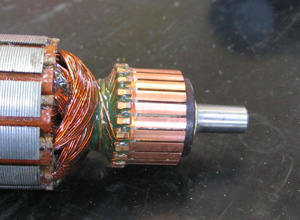

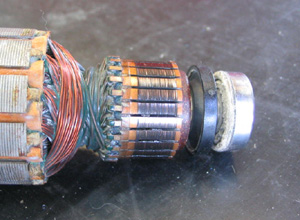

アマチュアのコンミテーター(ブラシのあたるとこ) 黒く焼けてすじすじです。 このままだとブラシを替えてもやすりで こすってるようなものなのでちゃんと電気が流れません。 |
|
でも何とかなりそうなので

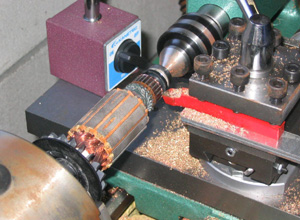

旋盤で研磨(コミ研) |
|
こんなにピカピカ
ほこりやブラシのかすもクリーニング済み |
|
組み立てる前の状態 | |
取り替える部品

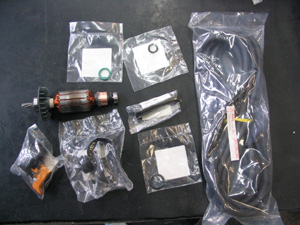

スイッチ 使えてましたが傷だらけだったのでコード 振動ドリル用リペアキット(パッキンなど)Oリング などなど |
|
のちに油だらけになるので電気関係より組み立てます。 | |
最初と比べると見た目もきれい | |
組みあがった振動ギヤまわり
やはりとてもきれい 写真とり忘れましたが、指でグリスを付けながら ひとつひとつ組み上げます。 その時の担当者の手 凄いことに! |
|
全体が組みあがったら検査
無負荷電流 負荷電流 絶縁 などを計ります。 この時音もよく聞きます。 修理前よりいい音になってればOK |
|

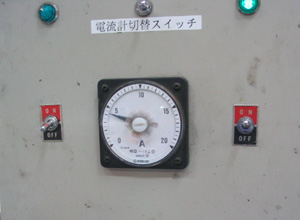

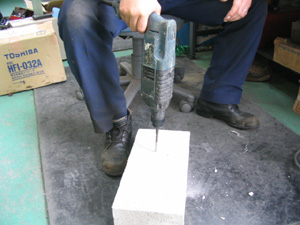

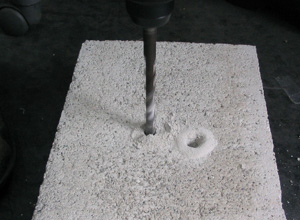

さらに実際に穴を開けてテスト!
この時も 電流 音 がチェックのポイント とうぜん叩く音はしますが負荷をかけて 異音がしないか確かめます。 |
|
力強くなりました。 | |
完成
ボディの傷は勲章でしょうか でも、中は新品同様またがんばってくれるでしょう! |
